Hukum Kirchhof pada Rangkaian Listrik

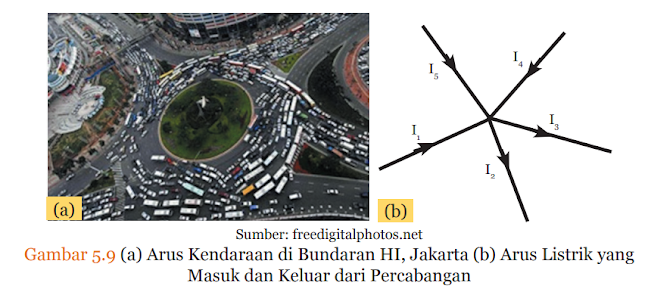

Perhatikan Gambar di bawah ini! Mobil yang masuk dari jalur utama akan berpisah di persimpangan jalan dan menuju tujuan masing-masing. Jumlah mobil yang masuk dan yang keluar jalur akan tetap sama, hal ini juga berlaku pada listrik.

Menurut hukum Kirchhoff, besar arus listrik yang masuk ke dalam titik cabang kawat penghantar nilainya sama dengan besar arus listrik yang keluar dari titik cabang kawat penghantar tersebut.

Gustav Robert Kirchhof

Secara matematis, pada setiap titip cabang berlaku:

Jika diketahui besar arus listrik I₁ = 2 A, I₂ = I₃ = 4 A, dan I₄ = 5 A, maka besar arus I₅ pada Gambar 5.9b adalah:

I₁ + I₄ + I₅ = I₂ + I₃

I₅ = ( I₂ + I₃ ) – ( I₁ + I₄ )

    = (4 + 4) – (2 + 5) = 1 A

Jadi, besar arus listrik yang mengalir pada I₅ adalah 1 ampere.

Sumber:

Ilmu Pengetahuan Alam. SMP/MTs Kelas IX Semester 1. Kementerian Pendidikan dan Kebudayaan. Edisi Revisi Jakarta: Kementerian Pendidikan dan Kebudayaan, 2017

Contextual Teaching and Learning Ilmu Pengetahuan Alam: Sekolah Menengah Pertama/Madrasah Tsanawiyah Kelas IX Edisi 4/Nur Kuswanti, Jakarta: Pusat Perbukuan, Departemen Pendidikan Nasional, 2008.
